一种由无溶剂羟基醇酸树脂和异氰酸酯聚合物组成的无溶剂聚氨酯自流平地坪面漆的制备方法，重点阐述了树脂的制备筛选过程，同时对色漆用分散剂、消泡剂、除水剂、防沉剂等助剂体系也进行了优化。
1 无溶剂聚氨酯自流平地坪色漆实验
1.1 实验原材料

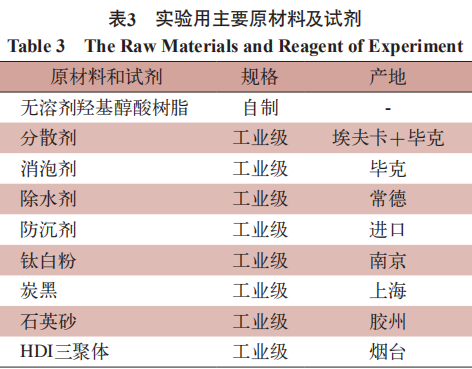

所用原材料及产地来源见表3。
1.2 实验仪器
砂磨机，QSM-Ⅱ型，东莞市琅菱机械有限公司；
电子天平，TC3K，常熟市双杰测试仪器厂；真空搅拌机，
50L-LHTZ，东莞市琅菱机械有限公司；高速搅拌机，
SDF，上海维特电机有限公司。
1.3 参考配方

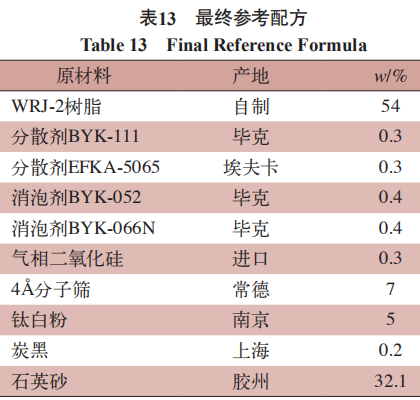

根据实验数据积累，在满足耐磨性的基础上基本确定无溶剂聚氨酯自流平地坪涂料A组分色漆配方，具体如表4所示。
1.4 制备工艺
将无溶剂羟基醇酸树脂、分散剂、消泡剂以及钛白粉、炭黑搅拌均匀后采用砂磨机研磨至细度小于30μm后下车，计算得率并按照配方比例加入防沉剂、除水剂及石英砂，高速搅拌20～30 min，随后投入到真空搅拌机中，低速搅拌状态下抽真空30～60 min，即得到无溶剂聚氨酯自流平地坪面漆A组分色漆。B组分固化剂采用HDI三聚体，按一定质量比例将A组分色漆与B组分固化剂进行配比，熟化20～30min后即可使用。
1.5 涂料性能检测

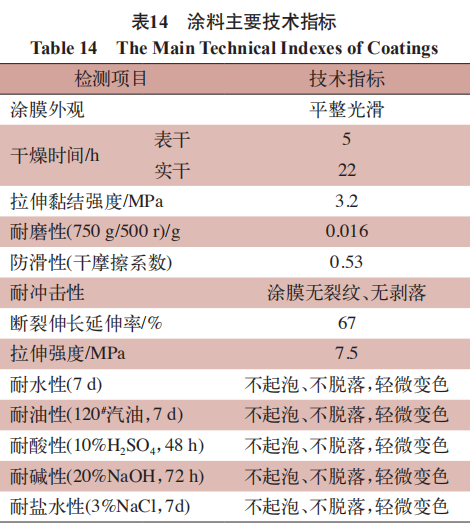

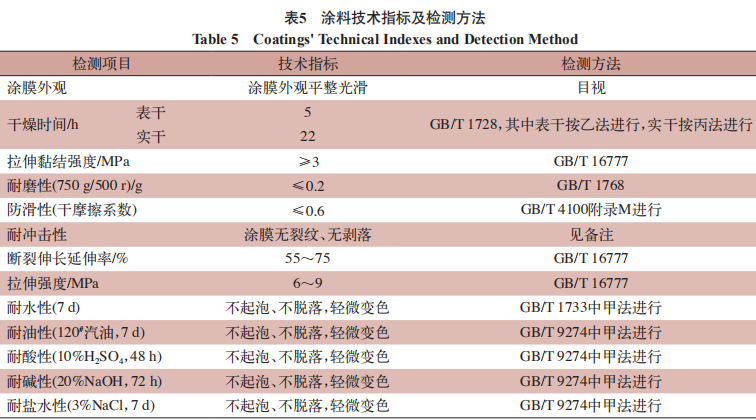

根据上述实验配方及工艺制备无溶剂聚氨酯地坪涂料，制备的涂料技术指标及检测方法如表5所示。
注：耐冲击性检测方法——将样板紧贴厚度为 20 mm的标准砂(GB/T 17671)上面，涂膜面向上，然后把直径(60±4) mm、质量为(1 000±20) g的钢质球形砝码从高度(100±1) cm处自由落下，在一块样板上选择各相距50 mm的3个位置进行，用肉眼观察样板表面，应无裂痕、无剥落。
